| Назначение и применение | Кран шаровой проходной серии «ПДРК» используется в качестве устройства перекрытия потока рабочей среды на оборудовании и трубопроводах нефтегазоперерабатывающей, нефтедобывающей, нефтехимической, газовой отраслей промышленности; на трубопроводах пара и горячей воды, в тепловых сетях; в системах газоснабжения. Выпускается в двух вариантах – под приварку и с патрубками, присоединенными с помощью хомутов. |
|---|---|
| Направление подачи рабочей среды | Двухстороннее |
| Рабочая среда | Воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси, нефтепродукты |
| Класс герметичности ГОСТ 9544-2015 |
А |
| Климатическое исполнение | У1 |
| Способ управления | Ручное. Управление происходит поворотом рукоятки на 90°С, передающей вращение через шток на шар-пробку, которая, поворачиваясь, освобождает или перекрывает проход. |
| Покрытие * | Отличительная окраска по ГОСТ 4666-2015. * Допускается применять иное покрытие по требованию заказчика. |
Материальное исполнение основных деталей
| Температура рабочей среды | От -40°С до 180°С | |
|---|---|---|
| Климатическое исполнение | У1 | |
| Наименование | Углеродистая сталь | |
| 1 | Корпус | Ст. 20 |
| 2 | Штуцер | Ст. 20 |
| 3 | Бугель | Ст. 20 |
| 4 | Шпиндель | 20Х13 |
| 5 | Шаровая пробка | 20Х13 |
| 6 | Седло | Ф4К20 |
| 7 | Кольцо уплотнительное | РТИ |
| 8 | Уплотнение бугеля | Ф4 |
| 9 | Кольцо уплотнительное | РТИ |
| 10 | Рукоятка | Ст. 3 |
Размеры исполнения под приварку
| Dn, мм | Pn, кгс/см² | d, мм | D, мм | L1, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 80 | 63 | 77 | 89 | 250 | 122 | 15,0 |
Размеры исполнения с концами под хомуты
| Dn, мм | Pn, кгс/см² | d, мм | D, мм | L, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 80 | 63 | 78 | 89 | 300 | 155 | 19,0 |
* Допускается изготовление из материалов и строительных размеров, не приведенных в таблицах, по согласованию.
Технические характеристики

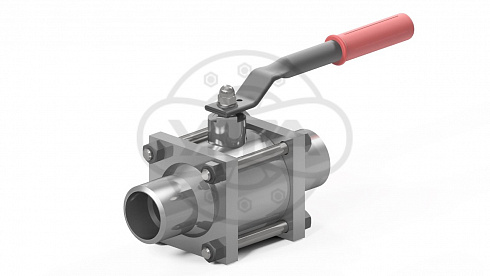

Для перекрытия движения жидкостей, газов по трубопроводу предназначен кран шаровой под приварку, серия ПДРК:
- Dn/Ду, мм: 80;
- Pn, кгс/см²: 63;
- марка стали корпуса: Углеродистая сталь (Ст. 20);
- двухсторонний поток рабочей среды: воды, газа, углеводородов, нефтепродуктов, т.д.;
- особенности конструкции крана: шаровой, проходной, приварной;
- управление: ручное.
Преимущества
- обеспечение герметичности системы благодаря шарообразному затвору плотно прилегающего к поверхности, надёжным уплотнителем;
- минимизация возникновения гидравлических ударов из-за плавного поворота ручки при открывании/закрывании;
- лёгкое малогабаритное простое устройство;
- отсутствие застойных зон.
